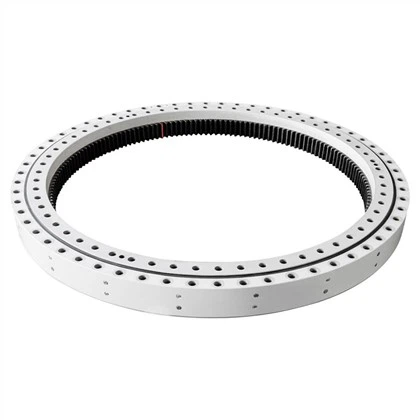

Rulman VSI200744-N, çift sıralı eğik bilyalı bir döner yataktır; eksenel kuvveti, radyal kuvveti ve devrilme momentini aynı anda taşıyabilen büyük bir yataktır. Her zaman montaj delikleri, yağlama delikleri ve contaları vardır. Bu nedenle ana motor yapısının kompakt hale getirilmesi kolay olup, rotasyona, imalata, montaja ve bakıma elverişlidir.

product-1363-807

Başvuru:

VSI200744-N taşıyan uygulama senaryoları:

Farklı çaplardaki çift voleybol yatakları, kaldırma taşımacılığı, madencilik, inşaat, liman makineleri, gemi makineleri, yüksek hassasiyetli radar makineleri ve fırlatma rampalarında büyük ölçekli yolculuk çevirme cihazlarında yaygın olarak kullanılmaktadır.

product-1132-935

Özellikler:

VSI200744-N taşımanın yapısal özellikleri ve performansı:

Çift sıralı bilyalı çevirme halkasının üç oluğu vardır ve çelik bilyalar ve ara parçalar doğrudan üst ve alt oluklara boşaltılabilir. Gerilme durumuna göre, farklı çaplarda iki sıra çelik bilye düzenleyin. Bu açık montaj çok uygundur. Üst ve alt dairesel yay kanallarının yük taşıma açısı, büyük eksenel kuvvete ve devrilme momentine dayanabilen 90 derecedir. Radyal kuvvet eksenel kuvvetin 0,1 katından büyük olduğunda, yuvarlanma yolu özel olarak tasarlanmalıdır. Çift sıralı bilyalı döner halkanın eksenel ve radyal boyutları nispeten büyüktür ve yapı kompakttır.
