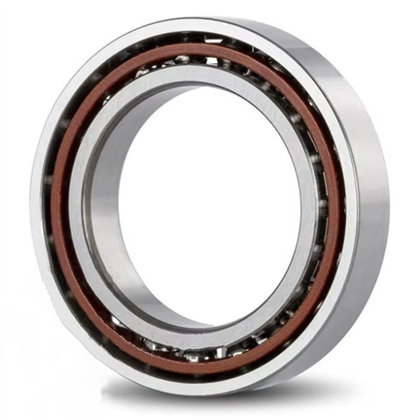

HS 71917- ET-P4S-UL Açısal temas topu yatağı.

Mil yatakları HS 71917- ET-P4S-ul, çiftler veya setler halinde ayarlanmış,=25 derecesi, sınırlı toleranslar.

	Rulman adı	HS 71917- ET-P4S-U
	Delik çapı (d)	85 mm
	Dış Çap (D)	120 mm
	İç halkalar üzerinde toplam yatak genişliği (b)	18 mm
	Temel dinamik yük raring	20 KN
	Temel Statik Yük Derecesi	16 KN
	Yorgunluk yük sınırı	1.67 KN
	Sınırlayıcı Hız	14000 1/dk
	Referans hızı	22000 1/dk
	Kütle yatağı	0. 6 kg

Başvuru:

Motorlu iğ esas olarak üst düzey hassas işlemede kullanılır.

Örneğin,

"3c giyen parça işleme, iş parçası sonlandırma, havacılık pervane kesimi, motor silindir işleme, araba şasi işleme, şanzıman eklem taşlama, vb. Bu uygulamaların ortaklığı, işleme sırasında hızlı ve esnek özelliklere ihtiyaçtır."

Özellikler:

Çok dar toleransları nedeniyle, takım tezgahı iş mili yatağı, takım takımlarındaki ana iğler için yatak düzenlemeleri gibi en yüksek rehberlik doğruluğu gereksinimine sahip uygulamalar için uygundur.

Bilyalı rulmanlar için tolerans sınıfları, ABMA içindeki "Halka Partisi Mühendisleri Komitesi" (ABEC) olarak bilinen bir komite tarafından tanımlanmıştır. Bu toleranslara yaygın olarak ABEC derecesi veya sınıfı denir.

Sınıflandırma numarası ne kadar yüksek olursa, toleranslar ne kadar dar olur, bu da takım tezgahı iş mili yatağının daha yüksek hassasiyetine neden olur.
